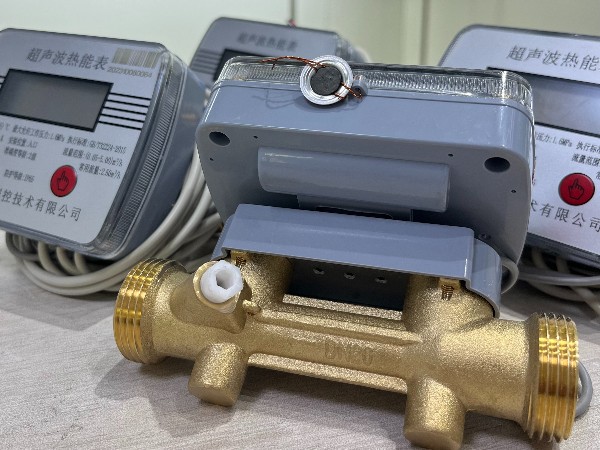

有線Modbus-RS485超聲波熱量表

熱量表是用來測量顯示家庭戶用和樓宇暖氣供熱量的物聯網儀表。本產品由流量傳感器、微處理器和配對溫度傳感器組成。微處理器通過流量傳感器得到流量信號，從測溫電路得到出口和入口水溫信號，從而通過微處理器計算出標準（冷）熱量。

全國熱線

189-9431-0280

PC200電子式流量開關

產品特點

一、安裝方式

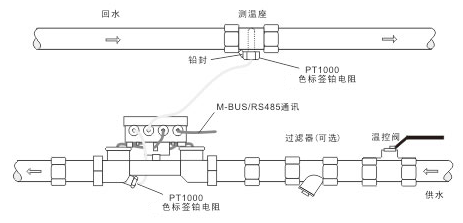

超聲波熱量表安裝示意圖

前后管道直徑要與熱量表口徑相符，表前應留5D，表后應留2D的支管段（D為熱量表的口徑）

二、性能參數

三、通訊

1.通訊設置：9600 8 1 N

硬件連接：紅 Vcc; 黑 GND; 綠 485（A）; 黃 485（B）; 供電電源：DC 9- 24V

地址說明：Modbus協議中設備地址是從1-247 。

注意：104這個地址為預留地址，設備不能用。0X68對于流量計只有流量地址有數據。

2、主站下發的Modbus協議數據幀說明

地址	功能碼	起始寄存器高位地址	起始寄存器低位地址	寄存器數量的高位	寄存器數量的低位	CRC校驗低位	CRC校驗高位
X	0x03	0x10	0x10	0x00	0x0C	XX	XX

3、返回的Modbus協議數據幀說明

地址	功能碼	字節數	數據高字節	……	數據低字節	CRC校驗低位	CRC校驗高位
X	0x03	0x18	XX	……	XX	XX	XX

熱量表需要填充的就是上表中的“數據區部分”，數據區部分填充的時候，每個數據項的高字節在前，低字節在后。舉例說明：

1)某個數據項的10進制為12345，16進制表示為0x3039。假如該數據項在數據幀中使用2個字節表示，則字節順序為：0x30 0x39

2) 某個數據項的10進制為1234567，16進制表示為0x12D687。假如該數據項在數據幀中使用4個字節表示，則字節順序為：0x00 0x12 0xD6 0x87。

: 管道一體式超聲波流量/冷/熱量計

該款管道一體式超聲波流量/冷/熱量計的測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響，又可制成非接觸及便攜式測量儀表，故可解決其它類型儀表所難以測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。可配以合理的電子線路，實現適應多種管徑測量和多種流量范圍測量。
