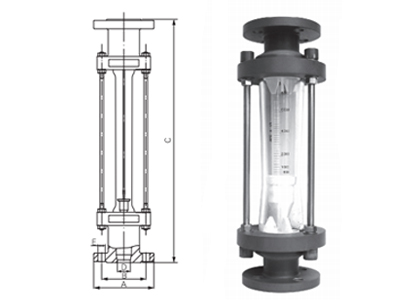

LZB-()TS系列玻璃轉子流量計

LZB-()TS系列玻璃轉子流量計與介質接觸部分采用塑料材質(PVC. UPVC. F46等).整體采用拉桿式，具有重量輕、結構小巧、耐腐蝕，使用于常溫，常壓酸性場合。

在線咨詢

全國熱線

189-9431-0280

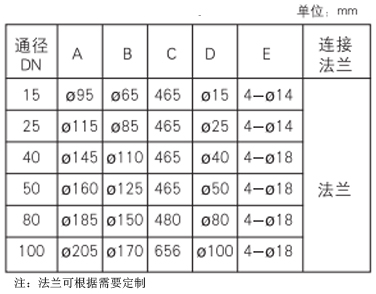

外形及安裝尺寸

站內展示圖2

▉原理· 結構

▼原理：

LZB-FA100型系列玻璃轉子流量計儀表的主要測量元件為-根小端向下，大端向上的垂直安裝的錐形玻璃管(簡稱錐管)以及其在內可以上下移動的浮子。當流體自下而上流經錐管時，在浮子之間產生壓差，浮子在此壓差作用下上升,當使浮子的上升力與浮子所承受的重力,浮力及粘度力三者的合力相等時,浮子處于平衡位置。因此，流經玻璃轉子流量計的流體的流量與浮子的上升高度,即與儀表的流體面積之間存在一定的比例關系，浮子的位子高度可作為流量的量度。

▼結構：

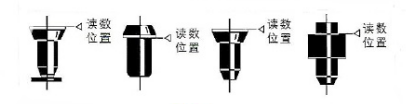

儀表的讀數按圖1所示的讀數位置讀取示值。

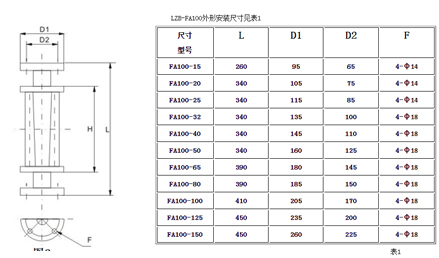

LZB-FA100型系列玻璃轉子流量計的公差通徑有中 15，φ20，φ25 ，中32, φ40， φ 50，中 65，φ80 ，中100，中125 ，中 150，其中φ125與中150 為定制款，連接方式為法蘭連接,結構如下圖所示：

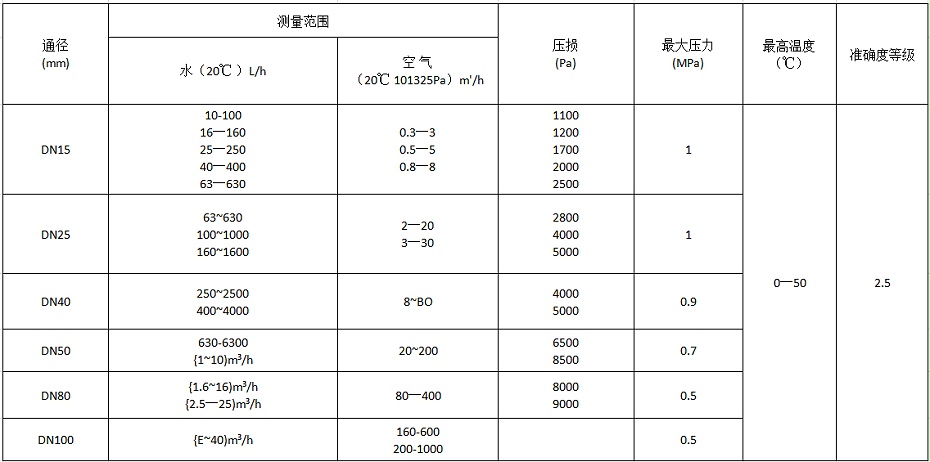

▉ 產品· 參數

▉應用·場景

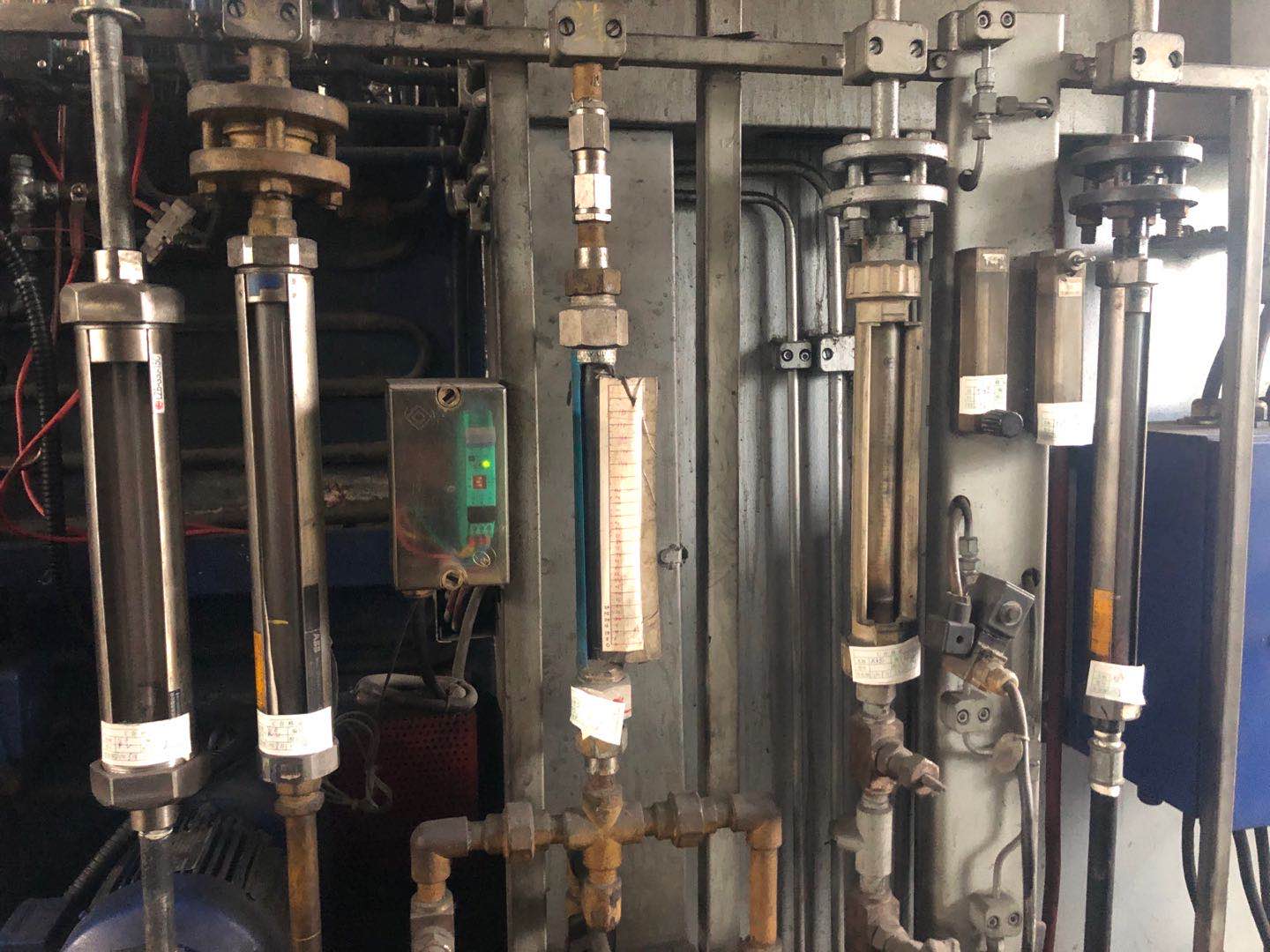

: 應用現場

中石化股份上海分公司使我們的一家客戶，用了近10年，精度依然很高

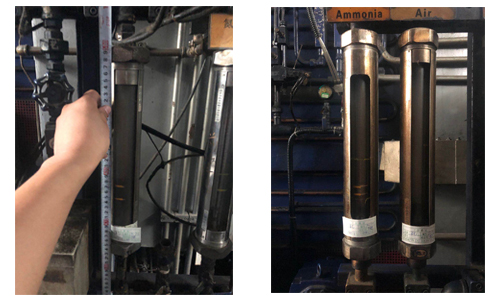

: 應用現場

可檢測酸(氫氟酸除外)、堿、氧化劑和其它腐蝕性的氣體或液體的流量,適用于化工、制藥、造紙、污水處理等行業。

損失小性能可靠,讀數方便、直觀結構簡單,安裝使用方便價格便宜結構流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。: 應用現場

流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子，安裝方便

下小上大錐形玻璃管和在內可上下移動的浮子。
